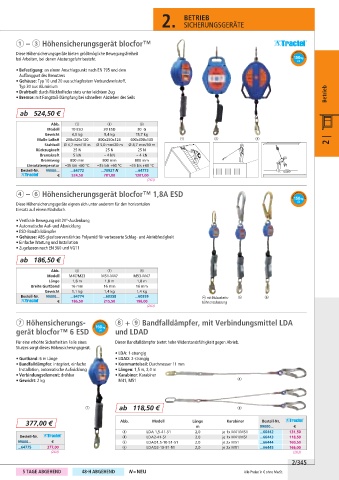

Page 557 - Union_Betriebseinrichtung_25_26

2. BETRIEB
SICHERUNGSGERÄTE

1 – 3 Höhensicherungsgerät blocfor™

Diese Höhensicherungsgeräte bieten größtmögliche Bewegungsfreiheit
bei Arbeiten, bei denen Absturzgefahr besteht.

• Befestigung: an einem Anschlagpunkt nach EN 795 und dem
Auffanggurt des Benutzers
• Gehäuse: Typ 10 und 20 aus schlagfestem Verbundwerkstoff,
Typ 30 aus Aluminium
• Drahtseil: durch Rückholfeder stets unter leichtem Zug Betrieb
• Bremse: mit Fangstoß-Dämpfung bei schnellem Abziehen des Seils

ab 524,50 €

Abb. 1 2 3
Modell 10 ESD 20 ESD 30 G
Gewicht 4,9 kg 9,4 kg 15,7 kg
Maße LxBxH 290x320x120 800x250x126 600x300x130 1 2 3 2 |
Stahlseil Ø 4,7 mm/10 m Ø 5,0 mm/20 m Ø 4,7 mm/30 m
Rückzugkraft 25 N 25 N 25 N
Bremskraft 5 kN ~ 4 kN ~ 4 kN
Bremsweg 800 mm 800 mm 800 mm
Einsatztemperatur – 35 bis +60 °C – 35 bis +60 °C – 35 bis +60 °C
Bestell-Nr. 99000... ...64772 ...70927 N ...64773

€ 524,50 781,00 1201,00
(263)
4 – 6 Höhensicherungsgerät blocfor™ 1,8A ESD
Diese Höhensicherungsgeräte eignen sich unter anderem für den horizontalen
Einsatz auf einem Flachdach.

• Vertikale Bewegung mit 20°-Auslenkung
• Automatische Auf- und Abwicklung
• ESD-Bandfalldämpfer
• Gehäuse: ABS-glasfaserverstärktes Polyamid für verbesserte Schlag- und Abriebfestigkeit
• Einfache Wartung und Installation
• Zugelassen nach EN 360 und VG11
ab 186,50 €

Abb. 4 5 6
Modell M47/M23 M51-M47 M53-M47
Länge 1,8 m 1,8 m 1,8 m
Breite Gurtband 16 mm 16 mm 16 mm
Gewicht 1,1 kg 1,4 kg 1,4 kg
Bestell-Nr. 99000... ...64774 ...60358 ...60359 4 mit Hubarbeits- 5 6
€ 186,50 215,50 196,00 bühnenzulassung
(263)

7 Höhensicherungs- 8 + 9 Bandfalldämpfer, mit Verbindungsmittel LDA
gerät blocfor™ 6 ESD und LDAD
Für eine erhöhte Sicherheit im Falle eines Dieser Bandfalldämpfer bietet hohe Widerstandsfähigkeit gegen Abrieb.
Sturzes sorgt dieses Höhensicherungsgerät.
• LDA: 1-strangig
• Gurtband: 6 m Länge • LDAD: 2-strangig
• Bandfalldämpfer: integriert, einfache • Kernmantelseil: Durchmesser 11 mm
Installation, automatische Aufwicklung • Längen: 1,5 m, 2,0 m
• Verbindungselement: drehbar • Karabiner: Karabiner
• Gewicht: 2 kg M41, M51 8

7 ab 118,50 € 9

377,00 € Abb. Modell Länge Karabiner Bestell-Nr.
m 99000... €
8 LDA 1,5-41-51 2,0 je 1x M41/M51 ...66442 131,50
Bestell-Nr. 8 LDA2-41-51 2,0 je 1x M41/M51 ...66443 118,50
99000... € 9 LDAD1,5-10-51-51 2,0 je 2x M51 ...66444 160,50
...64775 377,00 9 LDAD2-10-51-51 2,0 je 2x M51 ...66445 166,00
(263) (263)
2/345

5 TAGE ABGEHEND 48-H ABGEHEND N = NEU Alle Preise in € ohne MwSt.
