4. REGALE
STECKREGALE

Steckregal META CLIP
MADE IN
GERMANY
Diese einseitig nutzbaren Steckregale haben eine hohe Tragkraft
durch vorgefertigte, komplett geclinchte Regalrahmen.
• Schnelle und einfache Montage
• Umfangreiches Zubehör erhältlich
• Feldlast: bis 2400 kg
• Regalbreite: 1000/1300 mm
• Oberfläche: sendzimirverzinkt/RAL 7035 lichtgrau kunststoffbeschichtet
• Anzahl/Typ Fachböden: 4–7/100–230 kg
• Raster Höhenverstellung: 25 mm
• Aussteifung: Kreuzstrebe
• Systemlochung im Fachboden: vorhanden (50-mm-Raster)

Regale

4 |

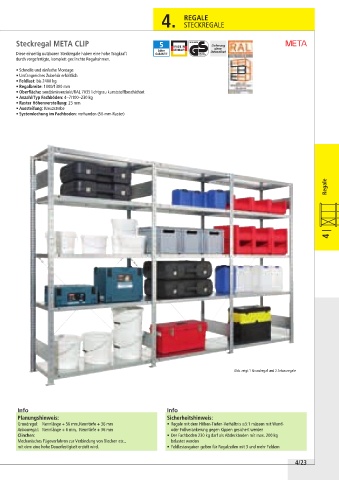

Abb. zeigt 1 Grundregal und 2 Anbauregale

Info Info
Planungshinweis: Sicherheitshinweis:
Grundregal: Nennlänge + 56 mm, Nenntiefe + 36 mm • Regale mit dem Höhen-Tiefen-Verhältnis ≥5:1 müssen mit Wand-
Anbauregal: Nennlänge + 6 mm, Nenntiefe + 36 mm oder Fußverankerung gegen Kippen gesichert werden
Clinchen: • Der Fachboden 230 kg darf als Abdeckboden mit max. 200 kg
Mechanisches Fügeverfahren zur Verbindung von Blechen etc., belastet werden
mit dem eine hohe Dauerfestigkeit erzielt wird. • Feldlastangaben gelten für Regalzeilen mit 3 und mehr Feldern

4/23
