4. REGALE
WEITSPANNREGALE

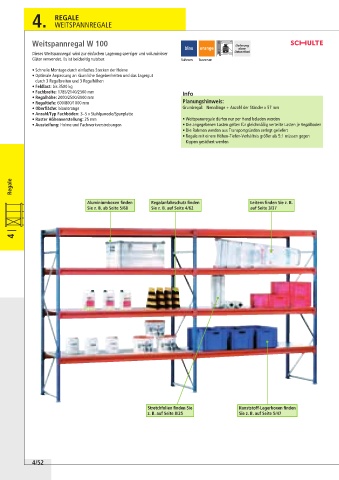

Weitspannregal W 100

Dieses Weitspannregal wird zur einfachen Lagerung sperriger und voluminöser
Güter verwendet. Es ist beidseitig nutzbar. Rahmen Traversen

• Schnelle Montage durch einfaches Stecken der Holme
• Optimale Anpassung an räumliche Gegebenheiten und das Lagergut
durch 3 Regalbreiten und 3 Regalhöhen
• Feldlast: bis 3500 kg
• Fachbreite: 1785/2140/2500 mm Info
• Regalhöhe: 2000/2500/3000 mm
• Regaltiefe: 600/800/1000 mm Planungshinweis:
• Oberfläche: blau/orange Grundregal: Nennlänge + Anzahl der Ständer x 57 mm
• Anzahl/Typ Fachböden: 3–5 x Stahlpaneele/Spanplatte
• Raster Höhenverstellung: 25 mm • Weitspannregale dürfen nur per Hand beladen werden
• Aussteifung: Holme und Fachwerkverstrebungen • Die angegebenen Lasten gelten für gleichmäßig verteilte Lasten je Regalboden
• Die Rahmen werden aus Transportgründen zerlegt geliefert
• Regale mit einem Höhen-Tiefen-Verhältnis größer als 5:1 müssen gegen
Kippen gesichert werden

Regale

Aluminiumboxen finden Regalanfahrschutz finden Leitern finden Sie z. B.
Sie z. B. ab Seite 5/68 Sie z. B. auf Seite 4/62 auf Seite 3/37

4 |

Stretchfolien finden Sie Kunststoff-Lagerboxen finden
z. B. auf Seite 8/25 Sie z. B. auf Seite 5/47

4/52
