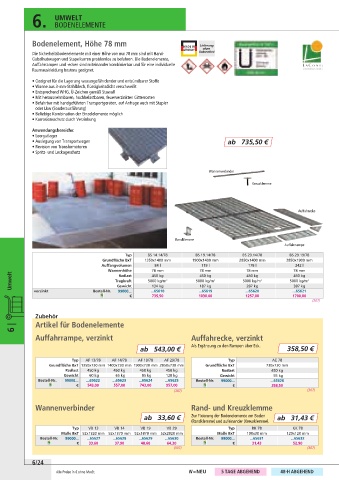

Page 854 - Union_Betriebseinrichtung_25_26

6. UMWELT
BODENELEMENTE

Bodenelement, Höhe 78 mm
MADE IN
GERMANY
Die Sicherheitsbodenelemente mit einer Höhe von nur 78 mm sind mit Hand-
Gabelhubwagen und Stapelkarren problemlos zu befahren. Die Bodenelemente,
Auffahrrampen und -ecken sind miteinander kombinierbar und für eine individuelle
Raumauskleidung bestens geeignet.
• Geeignet für die Lagerung wassergefährdender und entzündbarer Stoffe
• Wanne aus 3-mm-Stahlblech, flüssigkeitsdicht verschweißt
• Entsprechend WHG, Ü-Zeichen gemäß StawaR
• Mit herausnehmbaren, hochbelastbaren, feuerverzinkten Gitterrosten
• Befahrbar mit handgeführten Transportgeräten, auf Anfrage auch mit Stapler
oder Lkw (Sonderausführung)
• Beliebige Kombination der Einzelelemente möglich
• Korrosionsschutz durch Verzinkung
Anwendungsbereiche:
• Leergutlager
• Auslegung von Transportwegen ab 735,50 €
• Revision von Transformatoren
• Spritz- und Leckageschutz

Wannenverbinder

Kreuzklemme

Auffahrecke

Randklemme
Auffahrrampe
Typ BS 14.14/78 BS 19.14/78 BS 29.14/78 BS 29.19/78
Grundfläche BxT 1350x1400 mm 1900x1400 mm 2850x1400 mm 2850x1900 mm
Auffangvolumen 84 l 119 l 178 l 242 l
Wannenhöhe 78 mm 78 mm 78 mm 78 mm
Umwelt Tragkraft 5000 kg/m 2 5000 kg/m 2 5000 kg/m 2 5000 kg/m 2
450 kg
Radlast
450 kg
450 kg
450 kg
134 kg
Gewicht
387 kg
187 kg
287 kg
verzinkt Bestell-Nr. 99000... ...65618 ...65619 ...65620 ...65621
€ 735,50 1030,00 1257,00 1700,00
(307)
Zubehör
6 | Artikel für Bodenelemente
Auffahrrampe, verzinkt Auffahrecke, verzinkt
ab 543,00 € Als Ergänzung zu den Rampen über Eck. 358,50 €
Typ AF 13/78 AF 14/78 AF 19/78 AF 29/78 Typ AE 78
Grundfläche BxT 1350x730 mm 1400x730 mm 1900x730 mm 2850x730 mm Grundfläche BxT 730x730 mm
Radlast 450 kg 450 kg 450 kg 450 kg Radlast 450 kg
Gewicht 60 kg 65 kg 85 kg 120 kg Gewicht 55 kg
Bestell-Nr. 99000... ...65622 ...65623 ...65624 ...65625 Bestell-Nr. 99000... ...65626
€ 543,00 557,00 743,00 957,00 € 358,50
(307) (307)

Wannenverbinder Rand- und Kreuzklemme

ab 33,60 € Zur Fixierung der Bodenelemente am Boden ab 31,43 €
(Randklemme) und aufeinander (Kreuzklemme).
Typ VB 13 VB 14 VB 19 VB 29 Typ RK 78 KK 78
Maße BxT 52x1320 mm 52x1370 mm 52x1870 mm 52x2820 mm Maße BxT 100x30 mm 120x120 mm
Bestell-Nr. 99000... ...65627 ...65628 ...65629 ...65630 Bestell-Nr. 99000... ...65631 ...65632
€ 33,60 37,90 48,60 64,30 € 31,43 52,90
(307) (307)
6/24

Alle Preise in € ohne MwSt. N = NEU 5 TAGE ABGEHEND 48-H ABGEHEND
