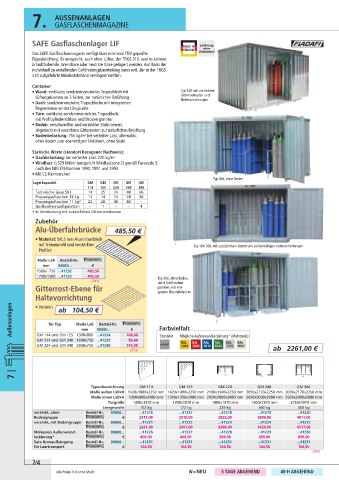

Page 978 - Union_Betriebseinrichtung_25_26

7. AUSSENANLAGEN
GASFLASCHENMAGAZINE

SAFE Gasflaschenlager LIF MADE IN
MADE IN
GERMANY
GERMANY

Das SAFE Gasflaschenmagazin verfügt über eine vom TÜV geprüfte
Eigenbelüftung. Es entspricht, auch ohne Lüfter, der TRGS 510, und es können
brandfördernde, brennbare oder neutrale Gase gelagert werden. Auf Basis der
individuell zu erstellenden Gefährdungsbeurteilung kann evtl. der in der TRGS
510 aufgeführte Mindestabstand verringert werden.
Container:
• Wand: vertikales sendzimirverzinktes Trapezblech mit Typ 348, mit verzinktem
Lüftungskiemen an 3 Seiten, zur natürlichen Belüftung Gitterrostboden und
Haltevorrichtungen
• Dach: sendzimirverzinkte Trapezbleche mit integrierten
Regenrinnen an der Längsseite
• Türe: vertikales sendzmirverzinktes Trapezblech,
mit Profilzylinderschloss und Drückergarnitur
• Boden: verschweißter und verzinkter Stahlrahmen,
abgedeckt mit verzinkten Gitterrosten zur natürlichen Belüftung
• Bodenbelastung: 750 kg/m bei verteilter Last, alternativ:
2
ohne Boden zum ebenerdigen Einfahren, ohne Stufe
Statische Werte (standort bezogener Nachweis):
• Dachbelastung: bei verteilter Last: 220 kg/m 2
• Windlast: 0,529 kN/m (entspricht Windlastzone 2) gemäß Eurocode 3,
2
nach den NIN EN-Normen 1990, 1991 und 1993
• Mit CE-Kennzeichen
Typ 366, ohne Boden
Lagerkapazität GM GM GM GM GM
114 125 224 348 366
Technische Gase 50 l 14 25 24 48 66
Propangasflaschen 33 kg 11 14 14 28 36
Propangasflaschen 11 kg* 22 28 40 80 –
Gasflaschen-Leihpaletten – 1 – – 4
* In Verbindung mit zusätzlichen Gitterrostebenen
Zubehör
Alu-Überfahrbrücke 485,50 €

• Material: 5/6,5 mm Aluminiumblech
mit Tränenprofil und verstärkten Typ GM 366, mit zusätzlichem Boden und serienmäßigen Haltevorrichtungen
Profilen

Maße LxB Bestell­Nr.
mm 99000... €
1500x 750 ...41232 485,50
750x1500 ...41233 485,50 Typ 366, ohne Boden,
(343) mit 4 Gasflaschen-
Gitterrost-Ebene für
paletten, mit inte-
grierter Überfahrbrücke
Haltevorrichtung
Außenanlagen Aussenanlegen • Verzinkt ab 104,50 € 99000... € Farbvielfalt

Maße LxB
Bestell­Nr.
für Typ
mm
GM 114 und GM 125 1300x800
96,40
GM 224 und GM 348 1000x750 ...41234 108,00 Standard Mögliche Außenwandlackierung* (Mehrpreis)
...41235
RAL
RAL
RAL
RAL
RAL
GM 224 und GM 348 2000x750 ...41236 143,00 1003 3000 5010 6010 9002
(343) ab 2261,00 €
7 |

Typenbezeichnung GM 114 GM 125 GM 224 GM 348 GM 366
Maße außen LxBxH 1420x1080x2250 mm 1420x1490x2250 mm 2100x1140x2250 mm 3050x2170x2250 mm 3050x2170x2250 mm
Maße innen LxBxH 1300x800x2080 mm 1300x1250x2080 mm 2920x2000x2080 mm 2920x2000x2080 mm 2920x2000x2080 mm
Türgröße 1300x1970 mm 1300x1970 mm 1800x1970 mm 1300x1970 mm 2750x1970 mm
Leergewicht 152 kg 172 kg 229 kg 360 kg 360 kg
verzinkt, ohne Bestell­Nr. 99000... ...41216 ...41217 ...41218 ...41219 ...41220
Bodengruppe € 2317,00 2510,00 2822,00 3806,00 4011,00
verzinkt, mit Bodengruppe Bestell­Nr. 99000... ...41221 ...41222 ...41223 ...41224 ...41225
€ 2261,00 2451,00 2908,00 4420,00 4317,00
Mehrpreis Außenwand­ Bestell­Nr. 99000... ...41226 ...41227 ...41228 ...41229 ...41230
lackierung* € 406,00 406,00 566,00 690,00 690,00
Satz­Kranaufhängung Bestell­Nr. 99000... ...41231 ...41231 ...41231 ...41231 ...41231
für Leertransport € 104,50 104,50 104,50 104,50 104,50
(343)
7/4
Alle Preise in € ohne MwSt. N = NEU 5 TAGE ABGEHEND 48-H ABGEHEND
