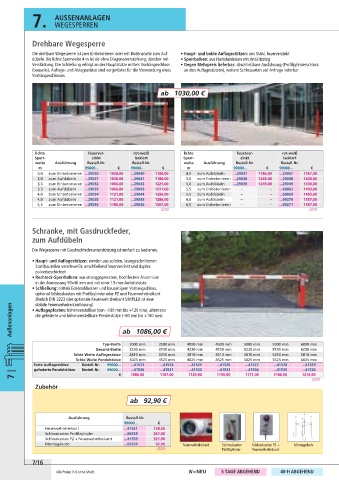

Page 990 - Union_Betriebseinrichtung_25_26

7. AUSSENANLAGEN
WEGESPERREN

Drehbare Wegesperre

Die drehbare Wegesperre ist zum Einbetonieren oder mit Bodenplatte zum Auf- • Haupt- und beide Auflagestützen: aus Stahl, feuerverzinkt
dübeln. Bis lichte Sperrweite 4 m ist sie ohne Diagonalverstärkung, darüber mit • Sperrbalken: aus Hartaluminium mit Antisitzsteg
Verstärkung. Die Schließung erfolgt an der Hauptstütze mittels Vorhängeschloss • Gegen Mehrpreis lieferbar: abschließbare Ausführung (Profilzylinderschloss
(bauseits), Auflage- und Ablagestütze sind vorgerüstet für die Verwendung eines an den Auflagestützen), weitere Schlossarten auf Anfrage lieferbar
Vorhängeschlosses.

ab 1030,00 €

lichte feuerver­ rot­weiß lichte feuerver­ rot­weiß
Sperr­ zinkt lackiert Sperr­ zinkt lackiert
weite Ausführung Bestell­Nr. Bestell­Nr. weite Ausführung Bestell­Nr. Bestell­Nr.
m 99000... € 99000... € m 99000... € 99000... €
3,0 zum Einbetonieren ...29030 1030,00 ...29040 1180,00 4,5 zum Aufdübeln ...29037 1186,00 ...29047 1367,00
3,0 zum Aufdübeln ...29031 1030,00 ...29041 1180,00 5,0 zum Einbetonieren ...29038 1243,00 ...29048 1430,00
3,5 zum Einbetonieren ...29032 1066,00 ...29042 1221,00 5,0 zum Aufdübeln ...29039 1243,00 ...29049 1430,00
3,5 zum Aufdübeln ...29033 1066,00 ...29043 1221,00 5,5 zum Einbetonieren – – ...68862 1493,00
4,0 zum Einbetonieren ...29034 1121,00 ...29044 1286,00 5,5 zum Aufdübeln – – ...68860 1493,00
4,0 zum Aufdübeln ...29035 1121,00 ...29045 1286,00 6,0 zum Aufdübeln – – ...69270 1557,00
4,5 zum Einbetonieren ...29036 1186,00 ...29046 1367,00 6,0 zum Einbetonieren – – ...69271 1557,00
(225) (225)

Schranke, mit Gasdruckfeder,
zum Aufdübeln
Die Wegesperre mit Gasdruckfederunterstützung ist einfach zu bedienen.

• Haupt- und Auflagestützen: werden aus soliden, lasergeschnittenen
Stahlbauteilen verschweißt, anschließend feuerverzinkt und duplex
pulverbeschichtet
• Rechteck-Sperrbalken: aus stranggepresstem, hochfestem Aluminium
in der Abmessung 93x46 mm und mit einer 15-mm-Antisitzleiste
• Schließung: mittels Edelstahlbolzen und bauseitigem Vorhangschloss,
optional Schlosskasten mit Profilzylinder oder PZ und Feuerwehrdreikant
ähnlich DIN 3223 (der optionale Feuerwehrdreikant SIMPLEX ist eine
stabile Feuerwehrdreikantlösung)
Außenanlagen Aussenanlegen • Auflagepfosten: höhenverstellbar (von –130 mm bis +120 mm), alternativ
die gefederte und höhenverstellbare Pendelstütze (–80 mm bis +180 mm)

ab 1086,00 €

Typ­Breite 3000 mm 3500 mm 4000 mm 4500 mm 5000 mm 5500 mm 6000 mm
Gesamt­Breite 3230 mm 3730 mm 4230 mm 4730 mm 5230 mm 5730 mm 6230 mm
lichte Weite Auflagestütze 2810 mm 3310 mm 3810 mm 4310 mm 4810 mm 5310 mm 5810 mm
lichte Weite Pendelstütze 3025 mm 3525 mm 4025 mm 4525 mm 5025 mm 5525 mm 6025 mm
feste Auflagestütze Bestell­Nr. 99000... ...41523 ...41524 ...41525 ...41526 ...41527 ...41528 ...41529
gefederte Pendelstütze Bestell­Nr. 99000... ...41530 ...41531 ...41532 ...41533 ...41534 ...41535 ...41536
7 | € 1086,00 1107,00 1129,00 1150,00 1171,00 1186,00 1214,00
(225)
Zubehör
ab 92,90 €

Ausführung Bestell­Nr.
99000... €
Feuerwehrdreikant ...41551 128,50
Schlosskasten Profilzylinder ...69335 261,50
Schlosskasten PZ + Feuerwehrdreikant ...41553 321,50
Montagekorb ...69334 92,90 Feuerwehrdreikant Schlosskasten Schlosskasten PZ + Montagekorb
(225) Profilzylinder Feuerwehrdreikant
7/16
