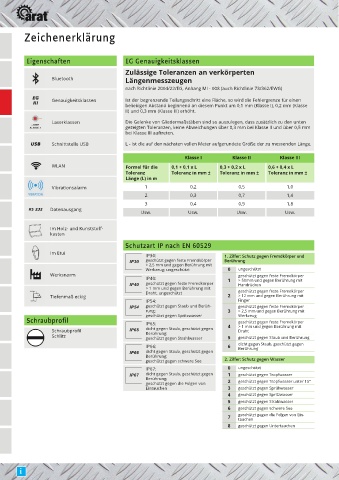

Zeichenerklärung

Eigenschaften EG Genauigkeitsklassen
Zulässige Toleranzen an verkörperten
Bluetooth Längenmesszeugen
nach Richtlinie 2004/22/EG, Anhang MI - 008 (auch Richtlinie 73/362/EWG)

Genauigkeitsklassen Ist der begrenzende Teilungsschritt eine Fläche, so wird die Fehlergrenze für einen
beliebigen Abstand beginnend an diesem Punkt um 0,1 mm (Klasse I), 0,2 mm (Klasse
II) und 0,3 mm (Klasse III) erhöht.

Laserklassen Die Gelenke von Gliedermaßstäben sind so auszulegen, dass zusätzlich zu den unten
gezeigten Toleranzen, keine Abweichungen über 0,3 mm bei Klasse II und über 0,5 mm
bei Klasse III auftreten.

Schnittstelle USB L - ist die auf den nächsten vollen Meter aufgerundete Größe der zu messenden Länge.
Klasse I Klasse II Klasse III
WLAN Formel für die 0,1 + 0,1 x L 0,3 + 0,2 x L 0,6 + 0,4 x L
Toleranz Toleranz in mm ± Toleranz in mm ± Toleranz in mm ±
Länge (L) in m
Vibrationsalarm 1 0,2 0,5 1,0
2 0,3 0,7 1,4
3 0,4 0,9 1,8
Datenausgang
Usw. Usw. Usw. Usw.

Im Holz- und Kunststoff-
kasten

Schutzart IP nach EN 60529
Im Etui
IP30: 1. Ziffer: Schutz gegen Fremdkörper und
geschützt gegen feste Fremdkörper Berührung
> 2,5 mm und gegen Berührung mit
Werkzeug; ungeschützt 0 ungeschützt
Werksnorm geschützt gegen feste Fremdkörper
IP40: 1 > 50mm und gegen Berührung mit
geschützt gegen feste Fremdkörper Handrücken
> 1 mm und gegen Berührung mit
Draht, ungeschützt geschützt gegen feste Fremdkörper
Tiefenmaß eckig 2 > 12 mm und gegen Berührung mit
IP54: Finger
geschützt gegen Staub und Berüh- geschützt gegen feste Fremdkörper
rung; 3 > 2,5 mm und gegen Berührung mit
geschützt gegen Spritzwasser Werkzeug
Schraubprofil IP65: geschützt gegen feste Fremdkörper
Schraubprofil dicht gegen Staub, geschützt gegen 4 > 1 mm und gegen Berührung mit
Draht
Schlitz Berührung; 5 geschützt gegen Staub und Berührung
geschützt gegen Strahlwasser
IP66: 6 dicht gegen Staub, geschützt gegen
Berührung
dicht gegen Staub, geschützt gegen
Berührung;
geschützt gegen schwere See 2. Ziffer: Schutz gegen Wasser
IP67: 0 ungeschützt
dicht gegen Staub, geschützt gegen 1 geschützt gegen Tropfwasser
Berührung; 2
geschützt gegen die Folgen von geschützt gegen Tropfwasser unter 15°
Eintauchen 3 geschützt gegen Sprühwasser
4 geschützt gegen Spritzwasser
5 geschützt gegen Strahlwasser
6 geschützt gegen schwere See
7 geschützt gegen die Folgen von Ein-
tauchen
8 geschützt gegen Untertauchen
