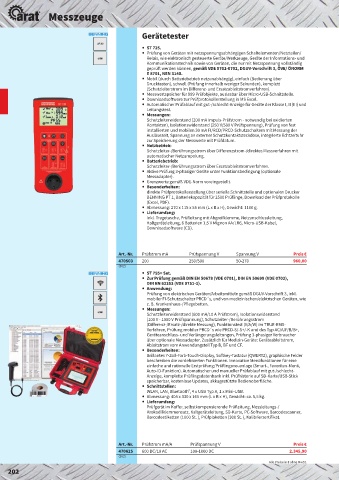

Page 220 - arat-Werkzeuge25.indd

Messzeuge

Gerätetester

y ST 725.
y Prüfung von Geräten mit netzspannungsabhängigen Schaltelementen/Netzteilen/
Relais, wie elektronisch gesteuerte Geräte/Werkzeuge, Geräte der Informations- und
Kommunikationstechnik sowie von Geräten, die nur mit Netzspannung vollständig
geprüft werden können, gemäß VDE 0701-0702, DGUV-Vorschrift 3, ÖVE/ ÖNORM
E 8701, NEN 3140.
y Mobil (durch Batteriebetrieb netzunabhängig), einfach (Bedienung über
Drucktasten), schnell (Prüfung innerhalb weniger Sekunden), komplett
(Schutzleiterstrom im Differenz- und Ersatzableitstromverfahren).
y Messwertspeicher für 999 Prüfobjekte, auslesbar über Micro-USB-Schnittstelle.
y Downloadsoftware zur Prüfprotokollerstellung in MS Excel.
y Automatischer Prüfablauf mit gut-/schlecht-Anzeige für Geräte der Klasse I, II (III) und
Leitungstest.
y Messungen:
Schutzleiterwiderstand (200 mA Impuls-Prüfstrom - notwendig bei oxidierten
Kontakten), Isolationswiderstand (250 V/500 V Prüfspannung), Prüfung von fest
installierten und mobilen 30 mA FI/RCD/PRCD-Schutzschaltern mit Messung der
Auslösezeit, Spannung an externer Schutzkontaktsteckdose, integrierte Echtzeituhr
zur Speicherung der Messwerte mit Prüfdatum.
y Netzbetrieb:
Schutzleiter-/Berührungsstrom über Differenzstrom-/direktes Messverfahren mit
automatischer Netzumpolung.
y Batteriebetrieb:
Schutzleiter-/Berührungsstrom über Ersatzableitstromverfahren.
y Aktive Prüfung 3-phasiger Geräte unter Funktionsbedingung (optionale
Messadapter).
y Grenzwerte gemäß VDE-Norm voreingestellt.
y Besonderheiten:
direkte Prüfprotokollerstellung über serielle Schnittstelle und optionalen Drucker
BENNING PT 1, Batteriekapazität für 2500 Prüflinge, Download der Prüfprotokolle
(Excel, PDF).
y Abmessung: 270 x 115 x 55 mm (L x B x H), Gewicht: 1100 g.
y Lieferumfang:
inkl. Tragetasche, Prüfleitung mit Abgreifklemme, Netzanschlussleitung,
Kaltgeräteleitung, 6 Batterien 1,5 V Mignon AA/LR6, Micro-USB-Kabel,
Downloadsoftware (CD).

Art.-Nr. Prüfstrom mA Prüfspannung V Spannung V Preis €
470503 200 250/500 50-270 960,00
(362)
y ST 755+ Set.
y Zur Prüfung gemäß DIN EN 50678 (VDE 0701), DIN EN 50699 (VDE 0702),
DIN EN 62353 (VDE 0751-1).
y Anwendung:
Prüfung von elektrischen Geräten/Arbeitsmitteln gemäß DGUV-Vorschrift 3, inkl.
mobiler FI-Schutzschalter PRCD´s, und von medizinischen/elektrischen Geräten, wie
z. B. Krankenhaus-/Pflegebetten.
y Messungen:
Schutzleiterwiderstand (600 mA/10 A Prüfstrom), Isolationswiderstand
(100 V - 1000 V Prüfspannung), Schutzleiter-/Berührungsstrom
(Differenz-/Ersatz-/direkte Messung), Funktionstest (V/A/W) im TRUE-RMS-
Verfahren, Prüfung mobiler PRCD´s wie PRCD-S/-S+/-K und des Typ AC/A/F/B/B+,
Geräteanschluss- und Verlängerungsleitungen, Prüfung 3-phasiger Verbraucher
über optionale Messadapter. Zusätzlich für Medizin-Geräte: Geräteableitstrom,
Ableitstrom vom Anwendungsteil Typ B, BF und CF.
y Besonderheiten:
Brillantes 7-Zoll-Farb-Touch-Display, Softkey-Tastatur (QWERTZ), graphische Felder
beschreiben die vordefinierten Funktionen. Innovative Menüfunktionen für eine
einfache und rationelle Erstprüfung/Prüflingsneuanlage (Smart-, Favoriten-Menü,
Auto-ID-Funktion). Automatischer und manueller Prüfablauf mit gut-/schlecht-
Anzeige, komplette Prüflingsdatenbank inkl. Prüfhistorie auf SD-Karte/USB-Stick
speicherbar, kostenlose Updates, akkugestützte Bedienoberfläche.
y Schnittstellen:
WLAN, LAN, Bluetooth , 4 x USB Typ A, 1 x Mini-USB.
®
y Abmessung: 405 x 330 x 165 mm (L x B x H), Gewicht: ca. 5,5 kg.
y Lieferumfang:
Prüfgerät im Koffer, selbstkompensierende Prüfleitung, Messleitungs-/
Krokodilklemmensatz, Kaltgeräteleitung, SD-Karte, PC-Software, Barcodescanner,
Barcodeetiketten (1000 St. ), Prüfplaketten (300 St. ), Kalibrierzertifikat.

Art.-Nr. Prüfstrom mA/A Prüfspannung V Preis €
470625 600 DC/10 AC 100-1000 DC 2.345,90
(362)
Alle Preise in € ohne MwSt.
