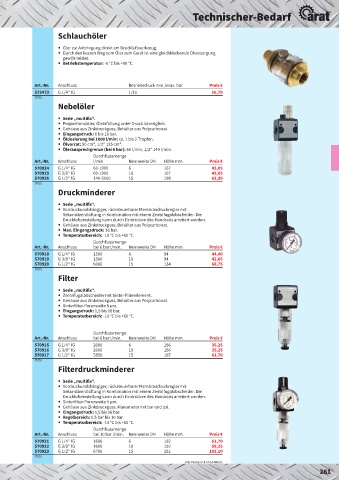

Page 279 - arat-Werkzeuge25.indd

Technischer-Bedarf

Schlauchöler

y Öler zur Anbringung direkt am Druckluftwerkzeug.
y Durch den kurzen Weg vom Öler zum Gerät ist eine gleichbleibende Ölversorgung
gewährleistet.
y Betriebstemperatur: -5 °C bis +90 °C.

Art.-Nr. Anschluss Betriebsdruck min./max. bar Preis €
573473 G 1/4‘‘ IG 1/10 16,70
(765)
Nebelöler

y Serie „multifix“.
y Proportionalöler, Öleinfüllung unter Druck ist möglich.
y Gehäuse aus Zinkdruckguss, Behälter aus Polycarbonat.
y Eingangsdruck: 0 bis 16 bar.
y Öldosierung bei 1000 l/min: ca. 1 bis 2 Tropfen.
y Ölvorrat: 50 cm³, 1/2“ 125 cm³.
y Öleransprechgrenze (bei 6 bar): 60 l/min, 1/2“ 140 l/min.

Durchflussmenge
Art.-Nr. Anschluss l/min Nennweite DN Höhe mm Preis €
570924 G 1/4‘‘ IG 60-1900 6 167 43,05
570925 G 3/8‘‘ IG 60-1900 10 167 43,05
570926 G 1/2‘‘ IG 140-5000 15 198 63,30
(765)
Druckminderer

y Serie „multifix“.
y Vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit
Sekundärentlüftung in Kombination mit einem Zentrifugalabscheider. Die
Drucklufteinstellung kann durch Eindrücken des Handrads arretiert werden.
y Gehäuse aus Zinkdruckguss, Behälter aus Polycarbonat.
y Max. Eingangsdruck: 16 bar.
y Temperaturbereich: -10 °C bis +60 °C.

Durchflussmenge
Art.-Nr. Anschluss bei 6 bar l/min. Nennweite DN Höhe mm Preis €
570918 G 1/4‘‘ IG 1500 6 94 44,40
570919 G 3/8‘‘ IG 1500 10 94 42,65
570920 G 1/2‘‘ IG 6000 15 134 68,75
(765)
Filter

y Serie „multifix“.
y Zentrifugalabscheider mit Sinter-Filterelement.
y Gehäuse aus Zinkdruckguss, Behälter aus Polycarbonat.
y Sinterfilter-Porenweite 5 µm.
y Eingangsdruck: 1,5 bis 16 bar.
y Temperaturbereich: -10 °C bis +60 °C.

Durchflussmenge
Art.-Nr. Anschluss bei 6 bar l/min. Nennweite DN Höhe mm Preis €
570915 G 1/4‘‘ IG 2000 6 156 35,25
570916 G 3/8‘‘ IG 2000 10 156 35,25
570917 G 1/2‘‘ IG 5850 15 187 61,70
(765)
Filterdruckminderer

y Serie „multifix“.
y Vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit
Sekundärentlüftung in Kombination mit einem Zentrifugalabscheider. Die
Drucklufteinstellung kann durch Eindrücken des Handrads arretiert werden.
y Sinterfilter-Porenweite 5 µm.
y Gehäuse aus Zinkdruckguss, Manometer mit bar und psi.
y Eingangsdruck: 1,5 bis 16 bar.
y Regelbereich: 0,5 bar bis 10 bar.
y Temperaturbereich: -10 °C bis +60 °C.

Durchflussmenge
Art.-Nr. Anschluss bei 10 bar l/min. Nennweite DN Höhe mm Preis €
570921 G 1/4‘‘ IG 1600 6 192 61,70
570922 G 3/8‘‘ IG 1600 10 192 58,25
570923 G 1/2‘‘ IG 6700 15 251 103,10
(765)
Alle Preise in € ohne MwSt.
