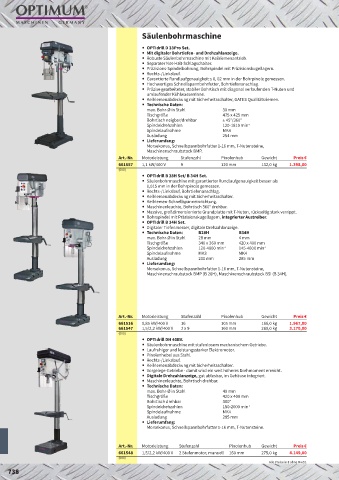

Page 756 - arat-Werkzeuge25.indd

Säulenbohrmaschine

y OPTIdrill D 33Pro Set.
y Mit digitaler Bohrtiefen- und Drehzahlanzeige.
y Robuste Säulenbohrmaschine mit Keilriemenantrieb.
y Separater Not-Halt-Schlagschalter.
y Präzisions-Spindelbohrung, Bohrspindel mit Präzisionskugellagern.
y Rechts-/Linkslauf.
y Garantierte Rundlaufgenauigkeit ≤ 0, 02 mm in der Bohrpinole gemessen.
y Hochwertiges Schnellspannbohrfutter, Bohrtiefenanschlag.
y Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und
umlaufender Kühlwasserrinne.
y Keilriemenabdeckung mit Sicherheitsschalter, GATES Qualitätsriemen.
y Technische Daten:
max. Bohr-Ø in Stahl 30 mm
Tischgröße 475 x 425 mm
Bohrtisch neigbar/drehbar ± 45°/360°
Spindeldrehzahlen 120-1810 min -1
Spindelaufnahme MK4
Ausladung 254 mm
y Lieferumfang:
Morsekonus, Schnellspannbohrfutter 1-16 mm, T-Nutensteine,
Maschinenschraubstock BMP.

Art.-Nr. Motorleistung Stufenzahl Pinolenhub Gewicht Preis €
661557 1,1 kW/400 V 9 120 mm 132,0 kg 1.398,00
(000)
y OPTIdrill B 28H Set/ B 34H Set.
y Säulenbohrmaschine mit garantierter Rundlaufgenauigkeit besser als
0,015 mm in der Bohrpinole gemessen.
y Rechts-/Linkslauf, Bohrtiefenanschlag.
y Keilriemenabdeckung mit Sicherheitsschalter.
y Keilriemen-Schnellspanneinrichtung.
y Maschinenleuchte, Bohrtisch 360° drehbar.
y Massive, großdimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt.
y Bohrspindel mit Präzisionskugellagern, integrierter Austreiber.
y OPTIdrill B 34H Set.
y Digitaler Tiefenmesser, digitale Drehzahlanzeige.
y Technische Daten: B28H B34H
max. Bohr-Ø in Stahl 28 mm 4 mm
Tischgröße 340 x 360 mm 420 x 400 mm
Spindeldrehzahlen 120-4000 min 145-4800 min -1
-1
Spindelaufnahme MK3 MK4
Ausladung 200 mm 285 mm
y Lieferumfang:
Morsekonus, Schnellspannbohrfutter 1-16 mm, T-Nutensteine,
Maschinenschraubstock BMP (B 28H), Maschinenschraubstock BSI (B 34H).

Art.-Nr. Motorleistung Stufenzahl Pinolenhub Gewicht Preis €
661516 0,85 kW/400 V 16 105 mm 166,0 kg 1.967,00
661547 1,5/2,2 kW/400 V 2 x 9 160 mm 260,0 kg 3.170,00
(000)
y OPTIdrill DH 40BV.
y Säulenbohrmaschine mit stufenlosem mechanischem Getriebe.
y Laufruhiger und leistungsstarker Elektromotor.
y Pinolenhebel aus Stahl.
y Rechts-/Linkslauf.
y Keilriemenabdeckung mit Sicherheitsschalter.
y Vorgelege-Getriebe - damit wird ein weit höheres Drehmoment erreicht.
y Digitale Drehzahlanzeige, gut ablesbar, im Gehäuse integriert.
y Maschinenleuchte, Bohrtisch drehbar.
y Technische Daten:
max. Bohr-Ø in Stahl 40 mm
Tischgröße 420 x 400 mm
Bohrtisch drehbar 360°
Spindeldrehzahlen 150-2000 min -1
Spindelaufnahme MK4
Ausladung 285 mm
y Lieferumfang:
Morsekonus, Schnellspannbohrfutter 1-16 mm, T-Nutensteine.

Art.-Nr. Motorleistung Stufenzahl Pinolenhub Gewicht Preis €
661548 1,5/2,2 kW/400 V 2 Stufenmotor, manuell 160 mm 275,0 kg 4.149,00
(000)
Alle Preise in € ohne MwSt.
