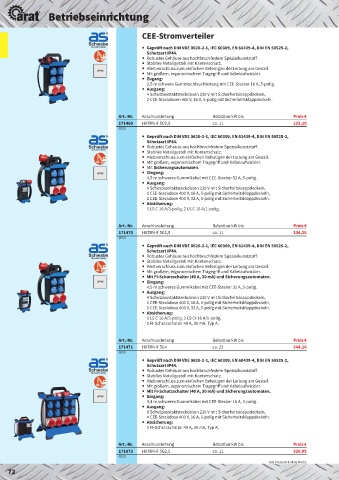

Page 90 - arat-Werkzeuge25.indd

Betriebseinrichtung

CEE-Stromverteiler

y Geprüft nach DIN VDE 0620-2-1, IEC 60309, EN 61439-4, DIN EN 50525-2,
Schutzart IP44.
y Robustes Gehäuse aus hochbruchfestem Spezialkunststoff.
y Stabiles Metallgestell mit Kantenschutz.
y Klettverschluss zum einfachen Befestigen der Leitung am Gestell.
y Mit großem, ergonomischem Tragegriff und Kabelaufwickler.
y Zugang:
2,5 m schwere Gummischlauchleitung mit CEE-Stecker 16 A, 5-polig.
y Ausgang:
4 Schutzkontaktsteckdosen 230 V mit Sicherheitsklappdeckeln,
2 CEE-Steckdosen 400 V, 16 A, 5-polig mit Sicherheitsklappdeckeln.

Art.-Nr. Anschlussleitung Belastbar kW bis Preis €
171469 H07RN-F 5G2,5 ca. 11 123,10
(653)
y Geprüft nach DIN VDE 0620-2-1, IEC 60309, EN 61439-4, DIN EN 50525-2,
Schutzart IP44.
Steckdose y Robustes Gehäuse aus hochbruchfestem Spezialkunststoff.
Verteiler y Stabiles Metallgestell mit Kantenschutz.
y Klettverschluss zum einfachen Befestigen der Leitung am Gestell.
y Mit großem, ergonomischem Tragegriff und Kabelaufwickler.
y Mit Sicherungsautomaten.
y Eingang:
4,5 m schweres Gummikabel mit CEE-Stecker 32 A, 5-polig.
y Ausgang:
4 Schutzkontaktsteckdosen 230 V mit Sicherheitsklappdeckeln,
1 CEE-Steckdose 400 V, 16 A, 5-polig mit Sicherheitsklappdeckeln,
1 CEE-Steckdose 400 V, 32 A, 5-polig mit Sicherheitsklappdeckeln.
y Absicherung:
1 LS C 16 A/3-polig, 2 LS C 16 A/1-polig.

Art.-Nr. Anschlussleitung Belastbar kW bis Preis €
171470 H07RN-F 5G2,5 ca. 11 234,25
(653)
y Geprüft nach DIN VDE 0620-2-1, IEC 60309, EN 61439-4, DIN EN 50525-2,
Schutzart IP44.
y Robustes Gehäuse aus hochbruchfestem Spezialkunststoff.
y Stabiles Metallgestell mit Kantenschutz.
y Klettverschluss zum einfachen Befestigen der Leitung am Gestell.
y Mit großem, ergonomischem Tragegriff und Kabelaufwickler.
y Mit FI-Schutzschalter (40 A, 30 mA) und Sicherungsautomaten.
y Eingang:
4,5 m schweres Gummikabel mit CEE-Stecker 32 A, 5-polig.
y Ausgang:
4 Schutzkontaktsteckdosen 230 V mit Sicherheitsklappdeckeln,
1 CEE-Steckdose 400 V, 16 A, 5-polig mit Sicherheitsklappdeckeln,
1 CEE-Steckdose 400 V, 32 A, 5-polig mit Sicherheitsklappdeckeln.
y Absicherung:
1 LS C 16 A/3-polig, 2 LS Cr 16 A/1-polig,
1 FI-Schutzschalter 40 A, 30 mA, Typ A.

Art.-Nr. Anschlussleitung Belastbar kW bis Preis €
171471 H07RN-F 5G4 ca. 22 344,10
(653)
y Geprüft nach DIN VDE 0620-2-1, IEC 60309, EN 60439-4, DIN EN 50525-2,
Schutzart IP44.
y Robustes Gehäuse aus hochbruchfestem Spezialkunststoff.
y Stabiles Metallgestell mit Kantenschutz.
y Klettverschluss zum einfachen Befestigen der Leitung am Gestell.
y Mit großem, ergonomischem Tragegriff und Kabelaufwickler.
y Mit FI-Schutzschalter (40 A, 30 mA) und Sicherungsautomaten.
y Eingang:
3,4 m schweres Gummikabel mit CEE-Stecker 16 A, 5-polig.
y Ausgang:
8 Schutzkontaktsteckdosen 230 V mit Sicherheitsklappdeckeln,
4 CEE-Steckdose 400 V, 16 A, 5-polig mit Sicherheitsklappdeckeln.
y Absicherung:
1 FI-Schutzschalter 40 A, 30 mA, Typ A.

Art.-Nr. Anschlussleitung Belastbar kW bis Preis €
171673 H07RN-F 5G2,5 ca. 11 326,05
(653)
Alle Preise in € ohne MwSt.
