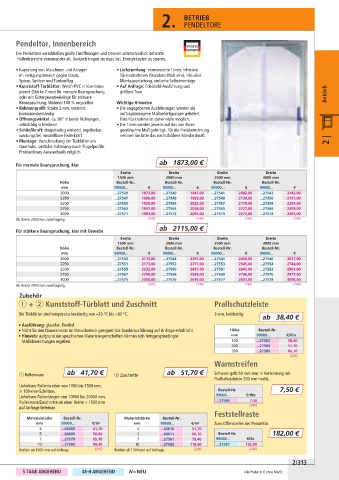

Page 525 - Union_Betriebseinrichtung_25_26

2. BETRIEB
PENDELTORE

Pendeltor, Innenbereich
MADE IN
GERMANY
Die Pendeltore verschließen große Türöffnungen und trennen unterschiedlich beheizte
Hallenbereiche voneinander ab. Dadurch tragen sie dazu bei, Energiekosten zu sparen.
• Kapselung von Maschinen und Anlagen • Lieferumfang: vormontierte Türen, inklusive
im Fertigungsbereich gegen Staub, Türstockrahmen (Standard 80x8 mm), inklusive
Späne, Spritzer und Funkenflug Montageanleitung, einfache Selbstmontage
• Kunststoff-Torblätter: Weich-PVC in klar-trans- • Auf Anfrage: Edelstahl-Ausführung und
parent (Stärke 7 mm) für normale Beanspruchung größere Tore Betrieb
oder mit Gittergewebeeinlage für stärkere
Beanspruchung. Material 100 % recycelbar Wichtige Hinweise
• Rahmenprofil: Stärke 2 mm, verzinkt, • Die angegebenen Ausführungen werden als
korrosionsbeständig auftragsbezogene Maßanfertigungen geliefert.
• Öffnungswinkel: ca. 90° in beide Richtungen, Eine Rücknahme ist daher nicht möglich.
selbsttätig schließend • Die Türen werden jeweils auf das von Ihnen
• Schließkraft: doppelseitig wirkend, regulierbar, gewünschte Maß gefertigt. Für die Preisberechnung
wartungsfrei, einstellbare Federkraft nehmen Sie bitte das nächsthöhere Standardmaß.
• Montage: Verschraubung der Torblätter am 2 |
Querholm, seitliche Halterung durch Flügelprofile.
Problemloses Auswechseln möglich

Für normale Beanspruchung, klar ab 1873,00 €
Breite Breite Breite Breite
1500 mm 2000 mm 2500 mm 3000 mm
Höhe Bestell-Nr. Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm 99000... € 99000... € 99000... € 99000... €
2000 ...27539 1873,00 ...27540 1947,00 ...27541 2082,00 ...27542 2142,00
2250 ...27547 1900,00 ...27548 1983,00 ...27549 2130,00 ...27550 2197,00
2500 ...27555 1928,00 ...27556 2022,00 ...27557 2178,00 ...27558 2254,00
2750 ...27563 1957,00 ...27564 2058,00 ...27565 2227,00 ...27566 2309,00
3000 ...27571 1983,00 ...27572 2095,00 ...27573 2275,00 ...27574 2365,00
Ab Breite 2000 mm zweiflügelig. (246) (246) (246) (246)
ab 2115,00 €
Für stärkere Beanspruchung, klar mit Gewebe
Breite Breite Breite Breite
1500 mm 2000 mm 2500 mm 3000 mm
Höhe Bestell-Nr. Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm 99000... € 99000... € 99000... € 99000... €
2000 ...27543 2115,00 ...27544 2297,00 ...27545 2450,00 ...27546 2627,00
2250 ...27551 2173,00 ...27552 2377,00 ...27553 2545,00 ...27554 2744,00
2500 ...27559 2232,00 ...27560 2457,00 ...27561 2642,00 ...27562 2861,00
2750 ...27567 2290,00 ...27568 2539,00 ...27569 2736,00 ...27570 2977,00
3000 ...27575 2350,00 ...27576 2619,00 ...27577 2831,00 ...27578 3098,00
Ab Breite 2000 mm zweiflügelig. (246) (246) (246) (246)
Zubehör
1 + 2 Kunststoff-Türblatt und Zuschnitt Prallschutzleiste
Die Türblätter sind temperaturbeständig von –20 °C bis +60 °C. 3 mm, beidseitig.
ab 38,40 €
• Ausführung: glasklar, flexibel
• Nicht für den Dauereinsatz im Minusbereich geeignet (als Sonderausführung auf Anfrage erhältlich) Höhe Bestell-Nr.
• Hinweis: aufgrund der spezifischen Materialeigenschaften können sich fertigungsbedingte mm 99000... €/lfm
Maßabweichungen ergeben 100 ...27583 38,40
200 ...27584 51,70
300 ...27585 66,70
(246)
Warnstreifen
ab 41,70 € ab 51,70 €
1 Rollenware 2 Zuschnitte Schwarz-gelb 50 mm (nur in Verbindung mit
Prallschutzleiste 200 mm hoch).
Lieferbare Rollenbreiten von 1000 bis 1500 mm,
in 100-mm-Schritten. Bestell-Nr. 7,50 €
Lieferbare Rollenlängen von 10000 bis 20000 mm. 99000... €/lfm
Rollenware/Zuschnitte ab einer Breite > 1500 mm ...27586 7,50
auf Anfrage lieferbar. (246)
Feststellraste
Materialstärke Bestell-Nr. Materialstärke Bestell-Nr.
mm 99000... €/m 2 mm 99000... €/m 2 Zum Offenstellen der Pendeltür.
4 ...64608 41,70 4 ...64610 51,70
5 ...64609 50,00 5 ...64611 60,10 Bestell-Nr. 182,00 €
7 ...27579 65,10 7 ...27581 78,40 99000... €/St.
10 ...27580 98,40 10 ...27582 118,50 ...27587 182,00
Breiten ab 1500 mm auf Anfrage. (246) Breiten ab 1500 mm auf Anfrage. (246) (246)
2/313
