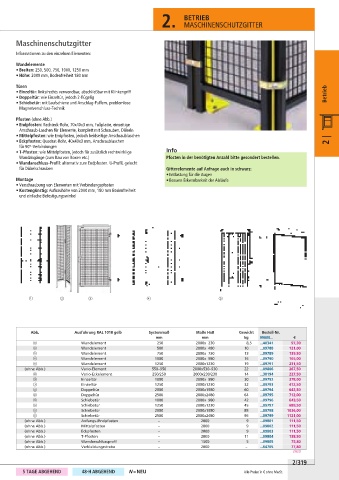

Page 531 - Union_Betriebseinrichtung_25_26

2. BETRIEB
MASCHINENSCHUTZGITTER

Maschinenschutzgitter

Informationen zu den einzelnen Elementen:

Wandelemente
• Breiten: 250, 500, 750, 1000, 1250 mm
• Höhe: 2000 mm, Bodenfreiheit 180 mm
Türen
• Einzeltür: links/rechts verwendbar, abschließbar mit Klinkengriff Betrieb
• Doppeltür: wie Einzeltür, jedoch 2-flügelig
• Schiebetür: mit Laufschiene und Anschlag-Puffern, problemlose
Magnetverschluss-Technik

Pfosten (ohne Abb.)
• Endpfosten: Rechteck-Rohr, 70x40x3 mm, Fußplatte, einseitige
Anschraub-Laschen für Elemente, komplett mit Schrauben, Dübeln
• Mittelpfosten: wie Endpfosten, jedoch beidseitige Anschraublaschen
• Eckpfosten: Quadrat-Rohr, 40x40x3 mm, Anschraublaschen 2 |
für 90°-Verbindungen
• T-Pfosten: wie Mittelpfosten, jedoch für zusätzlich rechtwinklige Info
Wandabgänge (zum Bau von Boxen etc.) Pfosten in der benötigten Anzahl bitte gesondert bestellen.
• Wandanschluss-Profil: alternativ zum Endpfosten. U-Profil, gelocht
für Dübelschrauben Gitterelemente auf Anfrage auch in schwarz:
• Entlastung für die Augen
Montage • Bessere Erkennbarkeit der Abläufe
• Verschraubung von Elementen mit Verbindungspfosten
• Kostengünstig: Aufbauhöhe von 2000 mm, 180 mm Bodenfreiheit
und einfache Befestigungswinkel

1 2 3 4 5

Abb. Ausführung RAL 1018 gelb Systemmaß Maße HxB Gewicht Bestell-Nr.
mm mm kg 99000... €
1 Wandelement 250 2000x 230 8,5 ...40341 97,30
1 Wandelement 500 2000x 480 10 ...09788 121,00
1 Wandelement 750 2000x 730 13 ...09789 139,50
1 Wandelement 1000 2000x 980 16 ...09790 165,00
1 Wandelement 1250 2000x1230 19 ...09791 231,50
(ohne Abb.) Vario-Element 550– 950 2000x530– 930 22 ...09806 267,50
2 Vario-Eckelement 250/250 2000x230/230 14 ...30194 227,50
3 Einzeltür 1000 2000x 980 30 ...09792 378,00
3 Einzeltür 1250 2000x1230 32 ...09793 412,50
4 Doppeltür 2000 2000x1980 60 ...09794 643,50
4 Doppeltür 2500 2000x2480 64 ...09795 712,00
5 Schiebetür 1000 2000x 980 42 ...09796 643,50
5 Schiebetür 1250 2000x1230 45 ...09797 689,50
5 Schiebetür 2000 2000x1980 85 ...09798 1036,00
5 Schiebetür 2500 2000x2480 95 ...09799 1121,00
(ohne Abb.) Anfangs-/Endpfosten – 2000 9 ...09801 111,50
(ohne Abb.) Mittelpfosten – 2000 9 ...09802 111,50
(ohne Abb.) Eckpfosten – 2000 9 ...09803 111,50
(ohne Abb.) T-Pfosten – 2000 11 ...09804 138,50
(ohne Abb.) Wandanschlussprofil – 1500 5 ...09805 75,80
(ohne Abb.) Verkleidungsstrebe – 2000 – ...64705 77,80
(363)
2/319

5 TAGE ABGEHEND 48-H ABGEHEND N = NEU Alle Preise in € ohne MwSt.
