3. STEIGTECHNIK
ÜBERSTIEGE

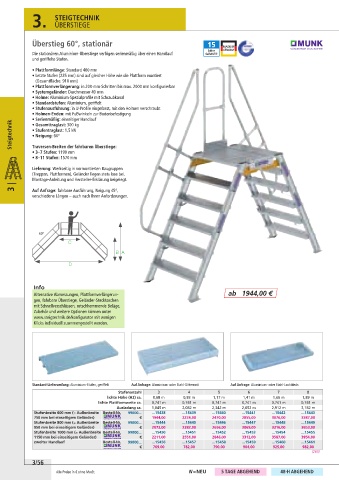

Überstieg 60°, stationär
MADE IN
GERMANY
Die stationären Aluminium-Überstiege verfügen serienmäßig über einen Handlauf
und geriffelte Stufen.
• Plattformlänge: Standard 460 mm
• Letzte Stufen (225 mm) sind auf gleicher Höhe wie die Plattform montiert
(Gesamtfläche: 910 mm)
• Plattformverlängerung: in 200-mm-Schritten bis max. 2000 mm konfigurierbar
• Systemgeländer: Durchmesser 40 mm
• Holme: Aluminium-Spezialprofile mit Schraubkanal
• Standardstufen: Aluminium, geriffelt
• Stufenausführung: in U-Profile eingefasst, mit den Holmen verschraubt
• Holmen-Enden: mit Fußwinkeln zur Bodenbefestigung
• Serienmäßig: einseitiger Handlauf
Steigtechnik • Stufentraglast: 1,5 kN
• Gesamttraglast: 300 kg
• Neigung: 60°

Traversen-Breiten der fahrbaren Überstiege:
• 3–7 Stufen: 1190 mm
• 8–11 Stufen: 1570 mm
Lieferung: Werkseitig in vormontierten Baugruppen
(Treppen, Plattformen), Geländer liegen stets lose bei.
Montage-Anleitung und Hersteller-Erklärung beigelegt.
3 | Auf Anfrage: fahrbare Ausführung, Neigung 45°,
verschiedene Längen – auch nach Ihren Anforderungen.

60°

Info
Alternative Abmessungen, Plattformverlängerun- ab 1944,00 €
gen, fahrbare Überstiege, Geländer-Stecktaschen
mit Schnellverschlüssen, rutschhemmende Beläge,
Zubehör und weitere Optionen können unter
www.steigtechnik.de/konfigurator mit wenigen
Klicks individuell zusmmengestellt werden.

Standard-Lieferumfang: Aluminium-Stufen, geriffelt Auf Anfrage: Aluminium- oder Stahl-Gitterrost Auf Anfrage: Aluminium- oder Stahl-Lochblech
Stufenanzahl 3 4 5 6 7 8
lichte Höhe (H2) ca. 0,68 m 0,93 m 1,17 m 1,41 m 1,66 m 1,89 m
lichte Plattformweite ca. 0,741 m 0,741 m 0,741 m 0,741 m 0,741 m 0,741 m
Ausladung ca. 1,845 m 2,082 m 2,342 m 2,652 m 2,912 m 3,182 m
Stufenbreite 600 mm (= Außenbreite Bestell-Nr. 99000... ...15438 ...15439 ...15440 ...15441 ...15442 ...15443
750 mm bei einseitigem Geländer) € 1944,00 2224,00 2470,00 2855,00 3076,00 3387,00
Stufenbreite 800 mm (= Außenbreite Bestell-Nr. 99000... ...15444 ...15445 ...15446 ...15447 ...15448 ...15449
950 mm bei einseitigem Geländer) € 2073,00 2382,00 2656,00 3069,00 3316,00 3653,00
Stufenbreite 1000 mm (= Außenbreite Bestell-Nr. 99000... ...15450 ...15451 ...15452 ...15453 ...15454 ...15455
1150 mm bei einseitigem Geländer) € 2211,00 2551,00 2846,00 3312,00 3587,00 3954,00
zweiter Handlauf Bestell-Nr. 99000... ...15456 ...15457 ...15458 ...15459 ...15460 ...15461
€ 769,00 782,00 790,00 904,00 925,00 982,00
(268)
3/56

Alle Preise in € ohne MwSt. N = NEU 5 TAGE ABGEHEND 48-H ABGEHEND
