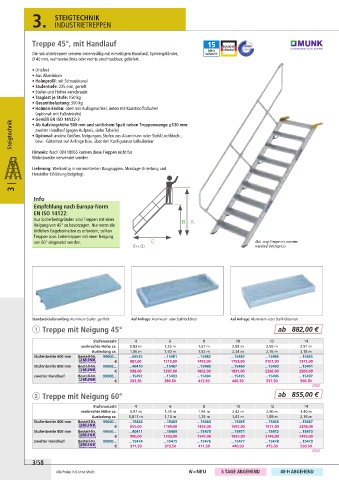

Page 618 - Union_Betriebseinrichtung_25_26

3. STEIGTECHNIK
INDUSTRIETREPPEN

Treppe 45°, mit Handlauf
MADE IN
GERMANY
Die Industrietreppen werden serienmäßig mit einseitigem Handlauf, Systemgeländer,
Ø 40 mm, wahlweise links oder rechts anschraubbar, geliefert.
• Ortsfest
• Aus Aluminium
• Holmprofil: mit Schraubkanal
• Stufentiefe: 225 mm, gerieft
• Stufen und Holme verschraubt
• Traglast je Stufe: 150 kg
• Gesamtbelastung: 300 kg
• Holmen-Enden: oben mit Auflagewinkel, unten mit Kunststoffschuhen
(optional: mit Fußwinkeln)
• Gemäß EN ISO 14122-3
Steigtechnik • Optional: andere Größen, Neigungen, Stufen aus Aluminium- oder Stahl-Loch blech-,
• Ab Aufstiegshöhe 500 mm und seitlichem Spalt neben Treppenwange ≥120 mm:
zweiter Handlauf (gegen Aufpreis, siehe Tabelle)
bzw. -Gitterrost auf Anfrage bzw. über den Konfigurator kalkulierbar

Hinweis: Nach DIN 18065 können diese Treppen nicht für
Wohnzwecke verwendet werden.
Lieferung: Werkseitig in vormontierten Baugruppen. Montage-Anleitung und
Hersteller-Erklärung beigelegt.
3 |

Info
Empfehlung nach Europa-Norm
EN ISO 14122:
Aus Sicherheitsgründen sind Treppen mit einer
Neigung von 45° zu bevorzugen. Nur wenn die
örtlichen Gegebenheiten es erfordern, sollten
Treppen bzw. Leitertreppen mit einer Neigung
von 60° eingesetzt werden. Abb. zeigt Treppe mit zweitem
1 + 2 Handlauf (Mehrpreis)

Standard-Lieferumfang: Aluminium-Stufen, geriffelt Auf Anfrage: Aluminium- oder Stahllochblech Auf Anfrage: Aluminium- oder Stahl-Gitterrost
1 Treppe mit Neigung 45° ab 882,00 €

Stufenanzahl 4 6 8 10 12 14
senkrechte Höhe ca. 0,83 m 1,25 m 1,67 m 2,08 m 2,50 m 2,91 m
Ausladung ca. 1,06 m 1,50 m 1,92 m 2,34 m 2,76 m 3,18 m
Stufenbreite 600 mm Bestell-Nr. 99000... ...66535 ...15481 ...15482 ...15483 ...15484 ...15485
€ 882,00 1215,00 1492,00 1753,00 2101,00 2372,00
Stufenbreite 800 mm Bestell-Nr. 99000... ...40410 ...15487 ...15488 ...15489 ...15490 ...15491
€ 938,00 1297,00 1602,00 1891,00 2266,00 2564,00
zweiter Handlauf Bestell-Nr. 99000... ...15492 ...15493 ...15494 ...15495 ...15496 ...15497
€ 293,50 386,50 413,50 440,50 537,50 560,50
(268)
2 Treppe mit Neigung 60° ab 855,00 €

Stufenanzahl 4 6 8 10 12 14
senkrechte Höhe ca. 0,97 m 1,45 m 1,94 m 2,42 m 2,90 m 3,40 m
Ausladung ca. 0,811 m 1,10 m 1,36 m 1,63 m 1,89 m 2,16 m
Stufenbreite 600 mm Bestell-Nr. 99000... ...15462 ...15463 ...15464 ...15465 ...15466 ...15467
€ 855,00 1169,00 1435,00 1697,00 1977,00 2298,00
Stufenbreite 800 mm Bestell-Nr. 99000... ...40411 ...15469 ...15470 ...15471 ...15472 ...15473
€ 900,00 1253,00 1547,00 1837,00 2146,00 2495,00
zweiter Handlauf Bestell-Nr. 99000... ...15474 ...15475 ...15476 ...15477 ...15478 ...15479
€ 311,50 373,50 411,50 440,50 475,50 550,50
(268)
3/58

Alle Preise in € ohne MwSt. N = NEU 5 TAGE ABGEHEND 48-H ABGEHEND
