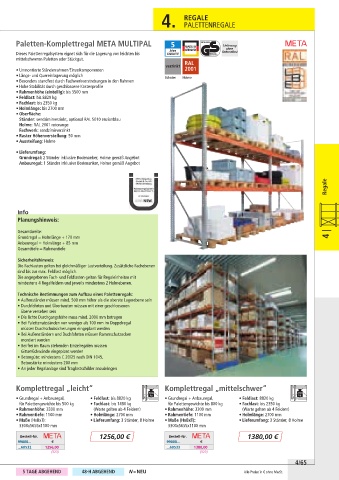

4. REGALE
PALETTENREGALE

Paletten-Komplettregal META MULTIPAL
MADE IN
GERMANY
Dieses Palettenregalsystem eignet sich für die Lagerung von leichten bis
mittelschweren Paletten oder Stückgut.
RAL
• Unmontierte Ständerrahmen/Einzelkomponenten 2001
• Längs- und Quereinlagerung möglich Ständer Holme
• Besonders standfest durch Fachwerkverstrebungen in den Rahmen
• Hohe Stabilität durch geschlossene Kastenprofile
• Rahmenhöhe (einteilig): bis 5500 mm
• Feldlast: bis 8820 kg
• Fachlast: bis 2350 kg
• Holmlänge: bis 2700 mm
• Oberfläche:
Ständer: sendzimirverzinkt, optional RAL 5010 enzianblau
Holme: RAL 2001 rotorange
Fachwerk: sendzimirverzinkt
• Raster Höhenverstellung: 50 mm
• Aussteifung: Holme

• Lieferumfang:
Grundregal: 2 Ständer inklusive Bodenanker, Holme gemäß Angebot
Anbauregal: 1 Ständer inklusive Bodenanker, Holme gemäß Angebot

Regale

Info
Planungshinweis:

Gesamtbreite: 4 |
Grundregal = Holmlänge + 170 mm
Anbauregal = Holmlänge + 85 mm
Gesamttiefe = Rahmentiefe
Sicherheitshinweis:
Die Fachlasten gelten bei gleichmäßiger Lastverteilung. Zusätzliche Fachebenen
sind bis zur max. Feldlast möglich.
Die angegebenen Fach- und Feldlasten gelten für Regaleinheiten mit
mindestens 4 Regalfeldern und jeweils mindestens 2 Holmebenen.

Technische Bestimmungen zum Aufbau eines Palettenregals:
• Außenständer müssen mind. 500 mm höher als die oberste Lagerebene sein
• Durchfahrten und Überbauten müssen mit einer geschlossenen
Ebene versehen sein
• Die lichte Durchgangshöhe muss mind. 2000 mm betragen
• Bei Palettenabständen von weniger als 100 mm im Doppelregal
müssen Durchschubsicherungen eingeplant werden
• Bei Außenständern und Duchfahrten müssen Rammschutzecken
montiert werden
• Bei frei im Raum stehenden Einzelregalen müssen
Gitterrückwände eingeplant werden
• Betongüte: mindestens C 20/25 nach DIN 1045,
Betonstärke mindestens 200 mm
• An jeder Regalanlage sind Traglastschilder anzubringen

Komplettregal „leicht“ Komplettregal „mittelschwer“

• Grundregal + Anbauregal, • Feldlast: bis 8820 kg • Grundregal + Anbauregal, • Feldlast: 8820 kg
für Palettengewichte bis 500 kg • Fachlast: bis 1480 kg für Palettengewichte bis 800 kg • Fachlast: bis 2350 kg
• Rahmenhöhe: 3300 mm (Werte gelten ab 4 Feldern) • Rahmenhöhe: 3300 mm (Werte gelten ab 4 Feldern)
• Rahmentiefe: 1100 mm • Holmlänge: 2700 mm • Rahmentiefe: 1100 mm • Holmlänge: 2700 mm
• Maße (HxBxT): • Lieferumfang: 3 Ständer, 8 Holme • Maße (HxBxT): • Lieferumfang: 3 Ständer, 8 Holme
3300x5655x1100 mm 3300x5655x1100 mm
Bestell-Nr. 1256,00 € Bestell-Nr. 1380,00 €
99000... € 99000... €
...60532 1256,00 ...60533 1380,00
(323) (323)
4/65

5 TAGE ABGEHEND 48-H ABGEHEND N = NEU Alle Preise in € ohne MwSt.
