4. REGALE
WEITSPANNREGALE

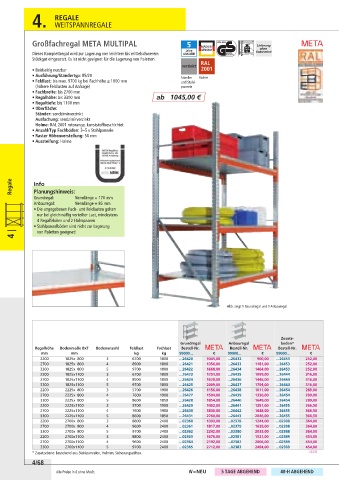

Großfachregal META MULTIPAL
MADE IN
GERMANY
Dieses Komplettregal wird zur Lagerung von leichtem bis mittelschwerem
Stückgut eingesetzt. Es ist nicht geeignet für die Lagerung von Paletten.
RAL
• Beidseitig nutzbar 2001
• Ausführung/Ständertyp: 85/20 Ständer Holme
• Feldlast: bis max. 9700 kg bei Fachhöhe ≤ 1000 mm und Stahl-
(höhere Feldlasten auf Anfrage) paneele
• Fachbreite: bis 2700 mm
• Regalhöhe: bis 3300 mm ab 1045,00 €
• Regaltiefe: bis 1100 mm
• Oberfläche:
Ständer: sendzimirverzinkt
Ausfachung: sendzimirverzinkt
Holme: RAL 2001 rotorange, kunststoffbeschichtet
• Anzahl/Typ Fachböden: 3–5 x Stahlpaneele
• Raster Höhenverstellung: 50 mm
• Aussteifung: Holme
Regale Info
Planungshinweis:
Grundregal: Nennlänge + 170 mm
Anbauregal: Nennlänge + 85 mm
• Die angegebenen Fach- und Feldlasten gelten
nur bei gleichmäßig verteilter Last, mindestens
4 Regalfeldern und 2 Holmpaaren
• Stahlpaneelböden sind nicht zur Lagerung
4 | von Paletten geeignet!
Abb. zeigt 1 Grundregal und 1 Anbauregal
Zusatz-
Grundregal Anbauregal boden*
Regalhöhe Bodenmaße BxT Bodenanzahl Feldlast Fachlast Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm mm kg kg 99000... € 99000... € 99000... €
2200 1825x 800 3 6700 1800 ...26420 1045,00 ...26432 900,00 ...26453 252,00
2700 1825x 800 4 8900 1800 ...26421 1356,00 ...26433 1181,00 ...26453 252,00
3300 1825x 800 5 9700 1800 ...26422 1668,00 ...26434 1464,00 ...26453 252,00
2200 1825x1100 3 6700 1800 ...26423 1251,00 ...26435 1099,00 ...26444 316,00
2700 1825x1100 4 8900 1800 ...26424 1628,00 ...26436 1446,00 ...26444 316,00
3300 1825x1100 5 9700 1800 ...26425 2009,00 ...26437 1794,00 ...26444 316,00
2200 2225x 800 3 5700 1900 ...26426 1156,00 ...26438 1011,00 ...26454 289,00
2700 2225x 800 4 7600 1900 ...26427 1504,00 ...26439 1330,00 ...26454 289,00
3300 2225x 800 5 8600 1850 ...26428 1854,00 ...26440 1649,00 ...26454 289,00
2200 2225x1100 3 5700 1900 ...26429 1402,00 ...26441 1251,00 ...26455 366,50
2700 2225x1100 4 7600 1900 ...26430 1830,00 ...26442 1648,00 ...26455 366,50
3300 2225x1100 5 8600 1850 ...26431 2260,00 ...26443 2046,00 ...26455 366,50
2200 2700x 800 3 8800 2400 ...02360 1393,00 ...02378 1244,00 ...02388 364,00
2700 2700x 800 4 9600 2400 ...02361 1817,00 ...02379 1638,00 ...02388 364,00
3300 2700x 800 5 9700 2400 ...02362 2242,00 ...02380 2033,00 ...02388 364,00
2200 2700x1100 3 8800 2400 ...02363 1676,00 ...02381 1521,00 ...02389 454,00
2700 2700x1100 4 9600 2400 ...02364 2192,00 ...02382 2006,00 ...02389 454,00
3300 2700x1100 5 9700 2400 ...02365 2712,00 ...02383 2494,00 ...02389 454,00
* Zusatzebene: bestehend aus Stahlpaneelen, Holmen, Sicherungsstiften. (323)
4/68
Alle Preise in € ohne MwSt. N = NEU 5 TAGE ABGEHEND 48-H ABGEHEND
