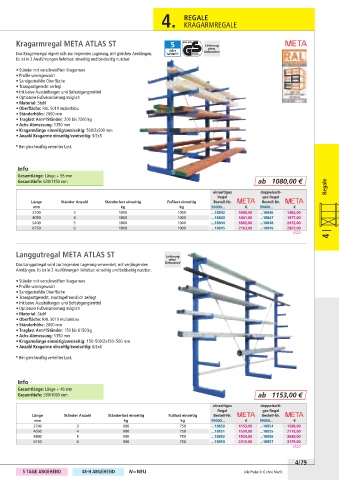

Page 713 - Union_Betriebseinrichtung_25_26

4. REGALE
KRAGARMREGALE

Kragarmregal META ATLAS ST

Das Kragarmregal eignet sich zur liegenden Lagerung, mit gleichen Armlängen.
Es ist in 2 Ausführungen lieferbar: einseitig und beidseitig nutzbar.

• Ständer mit verschweißten Kragarmen
• Profile warmgewalzt
• Sandgestrahlte Oberfläche
• Transportgerecht zerlegt
• Inklusive Aussteifungen und Befestigungsmittel
• Optionale Fußverankerung möglich
• Material: Stahl
• Oberfläche: RAL 5010 enzianblau
• Ständerhöhe: 2000 mm
• Traglast Arm /Ständer: 200 bis 7200 kg
1)
• Achs-Abmessung: 1350 mm
• Kragarmlänge einseitig/zweiseitig: 500/2x500 mm
• Anzahl Kragarme einseitig/zweiseitig: 5/2x5
1) Bei gleichmäßig verteilter Last.

Info
Gesamtlänge: Länge + 55 mm
Gesamttiefe: 630/1150 mm ab 1080,00 €

einseitiges doppelseiti- Regale
Regal ges Regal
Länge Ständer Anzahl Ständerlast einseitig Fußlast einseitig Bestell-Nr. Bestell-Nr.
mm kg kg 99000... € 99000... €
2700 3 1000 1000 ...18842 1080,00 ...18846 1482,00
4050 4 1000 1000 ...18843 1441,00 ...18847 1977,00
5400 5 1000 1000 ...18844 1802,00 ...18848 2472,00
6750 6 1000 1000 ...18845 2163,00 ...18849 2967,00
4 |
(322)

Langgutregal META ATLAS ST
Das Langgutregal wird zur liegenden Lagerung verwendet, mit verjüngenden
Armlängen. Es ist in 2 Ausführungen lieferbar: einseitig und beidseitig nutzbar.
• Ständer mit verschweißten Kragarmen
• Profile warmgewalzt
• Sandgestrahlte Oberfläche
• Transportgerecht, montagefreundlich zerlegt
• Inklusive Aussteifungen und Befestigungsmittel
• Optionale Fußverankerung möglich
• Material: Stahl
• Oberfläche: RAL 5010 enzianblau
• Ständerhöhe: 2000 mm
• Traglast Arm /Ständer: 150 bis 6150 kg
1)
• Achs-Abmessung: 1350 mm
• Kragarmlänge einseitig/zweiseitig: 150–500/2x150–500 mm
• Anzahl Kragarme einseitig/zweiseitig: 6/2x6
1) Bei gleichmäßig verteilter Last.

Info
Gesamtlänge: Länge + 46 mm
Gesamttiefe: 590/1090 mm ab 1153,00 €
einseitiges doppelseiti-
Regal ges Regal
Länge Ständer Anzahl Ständerlast einseitig Fußlast einseitig Bestell-Nr. Bestell-Nr.
mm kg kg 99000... € 99000... €
2700 3 900 750 ...18850 1153,00 ...18854 1588,00
4050 4 900 750 ...18851 1539,00 ...18855 2118,00
5400 5 900 750 ...18852 1924,00 ...18856 2648,00
6750 6 900 750 ...18853 2310,00 ...18857 3179,00
(322)

4/79

5 TAGE ABGEHEND 48-H ABGEHEND N = NEU Alle Preise in € ohne MwSt.
