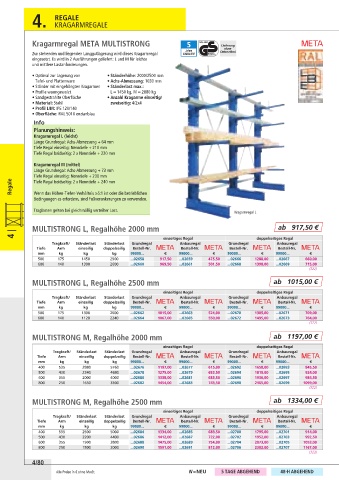

Page 714 - Union_Betriebseinrichtung_25_26

4. REGALE
KRAGARMREGALE

Kragarmregal META MULTISTRONG

Zur stehenden und liegenden Langgutlagerung wird dieses Kragarmregal
eingesetzt. Es wird in 2 Ausführungen geliefert: L und M für leichte
und mittlere Lastanforderungen.
• Optimal zur Lagerung von • Ständerhöhe: 2000/2500 mm
Tafel- und Plattenware • Achs-Abmessung: 1030 mm
• Ständer mit eingehängten Kragarmen • Ständerlast max.:
• Profile warmgewalzt L = 1450 kg, M = 2880 kg
• Sandgestrahlte Oberfläche • Anzahl Kragarme einseitig/
• Material: Stahl zweiseitig: 4/2x4
• Profil L/M: IPE 120/140
• Oberfläche: RAL 5010 enzianblau
Info
Planungshinweis:
Kragarmregal L (leicht)
Länge Grundregal: Achs-Abmessung + 64 mm
Tiefe Regal einseitig: Nenntiefe + 210 mm
Tiefe Regal beidseitig: 2 x Nenntiefe + 220 mm

Kragarmregal M (mittel)
Länge Grundregal: Achs-Abmessung + 73 mm
Tiefe Regal einseitig: Nenntiefe + 230 mm
Regale Tiefe Regal beidseitig: 2 x Nenntiefe + 240 mm

Wenn das Höhen-Tiefen-Verhältnis ≥5:1 ist oder die betrieblichen
Bedingungen es erfordern, sind Fußverankerungen zu verwenden.

Traglasten gelten bei gleichmäßig verteilter Last. Kragarmregal L

MULTISTRONG L, Regalhöhe 2000 mm ab 917,50 €
4 | einseitiges Regal doppelseitiges Regal

Tragkraft/ Ständerlast Ständerlast Grundregal Anbauregal Grundregal Anbauregal
Tiefe Arm einzeilig doppelzeilig Bestell-Nr. Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm kg kg kg 99000... € 99000... € 99000... € 99000... €
500 175 1450 2900 ...02658 917,50 ...02659 475,50 ...02666 1288,00 ...02667 660,00
600 140 1300 2600 ...02660 969,50 ...02661 501,50 ...02668 1398,00 ...02669 715,00
(322)

MULTISTRONG L, Regalhöhe 2500 mm ab 1015,00 €

einseitiges Regal doppelseitiges Regal
Tragkraft/ Ständerlast Ständerlast Grundregal Anbauregal Grundregal Anbauregal
Tiefe Arm einzeilig doppelzeilig Bestell-Nr. Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm kg kg kg 99000... € 99000... € 99000... € 99000... €
500 175 1300 2600 ...02662 1015,00 ...02663 524,00 ...02670 1385,00 ...02671 709,00
600 140 1120 2240 ...02664 1067,00 ...02665 550,00 ...02672 1495,00 ...02673 764,00
(322)

MULTISTRONG M, Regalhöhe 2000 mm ab 1197,00 €

einseitiges Regal doppelseitiges Regal
Tragkraft/ Ständerlast Ständerlast Grundregal Anbauregal Grundregal Anbauregal
Tiefe Arm einzeilig doppelzeilig Bestell-Nr. Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm kg kg kg 99000... € 99000... € 99000... € 99000... €
400 535 2880 5760 ...02676 1197,00 ...02677 615,00 ...02692 1658,00 ...02693 845,50
500 430 2340 4680 ...02678 1275,00 ...02679 653,50 ...02694 1815,00 ...02695 924,00
600 355 2000 4000 ...02680 1338,00 ...02681 685,50 ...02696 1936,00 ...02697 984,50
800 250 1650 3300 ...02682 1454,00 ...02683 743,50 ...02698 2165,00 ...02699 1099,00
(322)

MULTISTRONG M, Regalhöhe 2500 mm ab 1334,00 €

einseitiges Regal doppelseitiges Regal
Tragkraft/ Ständerlast Ständerlast Grundregal Anbauregal Grundregal Anbauregal
Tiefe Arm einzeilig doppelzeilig Bestell-Nr. Bestell-Nr. Bestell-Nr. Bestell-Nr.
mm kg kg kg 99000... € 99000... € 99000... € 99000... €
400 535 2500 5000 ...02684 1334,00 ...02685 683,50 ...02700 1795,00 ...02701 914,00
500 430 2200 4400 ...02686 1412,00 ...02687 722,00 ...02702 1952,00 ...02703 992,50
600 355 1900 3800 ...02688 1475,00 ...02689 754,00 ...02704 2073,00 ...02705 1053,00
800 250 1500 3000 ...02690 1591,00 ...02691 812,00 ...02706 2302,00 ...02707 1167,00
(322)
4/80

Alle Preise in € ohne MwSt. N = NEU 5 TAGE ABGEHEND 48-H ABGEHEND
