Befestigungstechnik

Bildquelle: Fischer Unternehmensgruppe

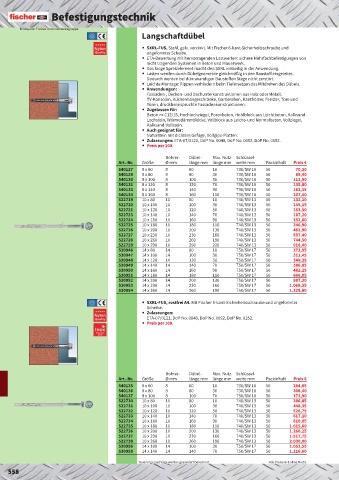

Langschaftdübel

y SXRL-FUS, Stahl, galv. verzinkt. Mit Fischer 6-kant-Sicherheitsschraube und
angeformter Scheibe.
y ETA-Bewertung mit hervorragenden Lastwerten: sichere Mehrfachbefestigungen von
nicht tragenden Systemen in Beton und Mauerwerk.
y Das lange Spreizelement macht den SXRL vielseitig in der Anwendung.
y Lasten werden durch Dübelgeometrie gleichmäßig in den Baustoff eingeleitet.
Dadurch werden bei dünnwandigen Baustoffen Stege nicht zerstört.
y Leichte Montage: Rippen verhindern beim Tiefersetzen das Mitdrehen des Dübels.
y Anwendungen:
Fassaden-, Decken- und Dachunterkonstruktionen aus Holz oder Metall,
TV-Konsolen, Küchenhängeschränke, Garderoben, Kanthölzer, Fenster, Tore und
Türen, druckbeanspruchte Fassadenkonstruktionen.
y Zugelassen für:
Beton >= C12/15, Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-
Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel,
Kalksand-Vollstein.
y Auch geeignet für:
Naturstein mit dichtem Gefüge, Vollgips-Platten.
y Zulassungen: ETA-07/0121, DoP No. 0048, DoP No. 0092, DoP No. 0152.
y Preis per 100.

Bohrer- Dübel- Max. Nutz- Schlüssel-
Art.-Nr. Größe Ø mm länge mm länge mm weite mm Packinhalt Preis €
540127 8 x 60 8 60 10 T30/SW 10 50 70,30
540129 8 x 80 8 80 30 T30/SW 10 50 89,40
540130 8 x 100 8 100 50 T30/SW 10 50 112,90
540131 8 x 120 8 120 70 T30/SW 10 50 135,80
540133 8 x 140 8 140 90 T30/SW 10 50 162,55
540134 8 x 160 8 160 110 T30/SW 10 50 207,40
522719 10 x 80 10 80 10 T40/SW 13 50 132,10
Dübel 522720 10 x 100 10 100 30 T40/SW 13 50 145,15
50
522721
T40/SW 13
10
163,50
10 x 120
50
120
522723 10 x 140 10 140 70 T40/SW 13 50 187,20
522724 10 x 160 10 160 90 T40/SW 13 50 252,00
522725 10 x 180 10 180 110 T40/SW 13 50 346,90
522726 10 x 200 10 200 130 T40/SW 13 50 482,90
522727 10 x 230 10 230 160 T40/SW 13 50 597,40
522728 10 x 260 10 260 190 T40/SW 13 50 744,50
522729 10 x 290 10 290 220 T40/SW 13 50 918,40
530946 14 x 80 14 80 10 T50/SW 17 50 271,95
530947 14 x 100 14 100 30 T50/SW 17 50 311,45
530948 14 x 120 14 120 50 T50/SW 17 50 349,35
530949 14 x 140 14 140 70 T50/SW 17 50 386,05
530950 14 x 160 14 160 90 T50/SW 17 50 482,25
530951 14 x 180 14 180 110 T50/SW 17 50 666,05
530952 14 x 200 14 200 130 T50/SW 17 50 887,30
530953 14 x 230 14 230 160 T50/SW 17 50 1.068,55
530954 14 x 260 14 260 190 T50/SW 17 50 1.228,80
y SXRL-FUS, rostfrei A4. Mit Fischer 6-kant-Sicherheitsschraube und angeformter
Scheibe.
y Zulassungen:
ETA-07/0121, DoP No. 0048, DoP No. 0092, DoP No. 0152.
y Preis per 100.

Bohrer- Dübel- Max. Nutz- Schlüssel-
Art.-Nr. Größe Ø mm länge mm länge mm weite mm Packinhalt Preis €
540135 8 x 60 8 60 10 T30/SW 10 50 264,85
540136 8 x 80 8 80 30 T30/SW 10 50 308,40
540137 8 x 100 8 100 70 T30/SW 10 50 373,90
522730 10 x 80 10 80 10 T40/SW 13 50 386,85
522731 10 x 100 10 100 30 T40/SW 13 50 448,35
522732 10 x 120 10 120 50 T40/SW 13 50 526,75
522733 10 x 140 10 140 70 T40/SW 13 50 617,10
522734 10 x 160 10 160 90 T40/SW 13 50 810,05
522735 10 x 180 10 180 110 T40/SW 13 50 1.015,80
522736 10 x 200 10 200 130 T40/SW 13 50 1.260,25
522737 10 x 230 10 230 160 T40/SW 13 50 1.517,75
522738 10 x 260 10 260 190 T40/SW 13 50 2.030,00
530956 14 x 100 14 100 30 T50/SW 17 50 1.051,55
530958 14 x 140 14 140 70 T50/SW 17 50 1.216,60

Teuerungszuschläge werden gesondert berechnet Alle Preise in € ohne MwSt.
