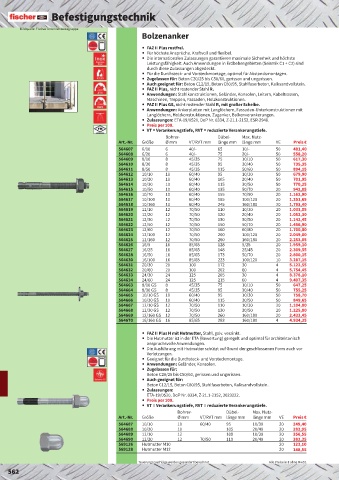

Befestigungstechnik

Bildquelle: Fischer Unternehmensgruppe
Bolzenanker

y FAZ II Plus rostfrei.
y Für höchste Ansprüche. Kraftvoll und flexibel.
y Die internationalen Zulassungen garantieren maximale Sicherheit und höchste
Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 + C2) sind
durch diese Zulassungen abgedeckt.
y Für die Durchsteck- und Vorsteckmontage, optimal für Abstandsmontagen.
y Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen.
y Auch geeignet für: Beton C12/15, Beton C80/95, Stahlfaserbeton, Kalksandvollstein.
y FAZ II Plus, nicht rostender Stahl R.
y Anwendungen: Stahlkonstruktionen, Geländer, Konsolen, Leitern, Kabeltrassen,
Maschinen, Treppen, Fassaden, Holzkonstruktionen.
y FAZ II Plus GS, nicht rostender Stahl R, mit großer Scheibe.
y Anwendungen: Ankerplatten mit Langlöchern, Fassaden-Unterkonstruktionen mit
Langlöchern, Holzkonstruktionen, Zuganker, Balkenverankerungen.
y Zulassungen: ETA-19/0520, DoP Nr. 0334, Z-21.1-2152, ESR-2948.
y Preis per 100.
y VT = Verankerungstiefe, RVT = reduzierte Verankerungstiefe.

Bohrer- Dübel- Max. Nutz-
Art.-Nr. Größe Ø mm VT/RVT mm länge mm länge mm VE Preis €
564607 6/10 6 40/- 65 10/- 50 481,40
564608 6/20 6 40/- 75 20/- 50 558,20
564609 8/10 8 45/35 75 10/10 50 617,30
564610 8/30 8 45/35 95 30/40 50 735,35
564611 8/50 8 45/35 115 50/60 50 894,15
564612 10/10 10 60/40 95 10/30 50 679,90
564613 10/20 10 60/40 105 20/40 50 701,95
564614 10/30 10 60/40 115 30/50 50 770,25
564615 10/50 10 60/40 135 50/70 20 942,05
564616 10/70 10 60/40 155 70/90 20 1.162,90
564617 10/100 10 60/40 185 100/120 20 1.351,65
564618 10/160 10 60/40 245 160/180 20 1.793,40
564619 12/10 12 70/50 110 10/30 20 1.033,05
564620 12/20 12 70/50 120 20/40 20 1.052,30
564621 12/30 12 70/50 130 30/50 20 1.142,45
564622 12/50 12 70/50 150 50/70 20 1.456,90
564623 12/60 12 70/50 160 60/80 20 1.700,80
564624 12/100 12 70/50 200 100/120 20 2.049,00
564625 12/160 12 70/50 260 160/180 20 2.253,05
564626 16/5 16 85/65 128 5/25 20 1.959,10
564627 16/25 16 85/65 148 25/45 20 2.309,55
564628 16/50 16 85/65 173 50/70 20 2.800,15
564630 16/100 16 85/65 223 100/120 10 3.287,15
564631 20/30 20 100 172 30 4 5.122,55
564632 20/60 20 100 202 60 4 5.754,45
564633 24/30 24 125 205 30 4 8.378,10
564634 24/60 24 125 215 60 4 9.407,35
564663 8/10 GS 8 45/35 75 10/10 50 647,25
564664 8/30 GS 8 45/35 95 30/40 50 755,25
564665 10/10 GS 10 60/40 95 10/30 50 758,70
564666 10/30 GS 10 60/40 115 30/50 50 849,65
564667 12/10 GS 12 70/50 110 10/30 20 1.104,80
564668 12/30 GS 12 70/50 130 30/50 20 1.225,80
564669 12/160 GS 12 70/50 260 160/180 20 2.433,45
564670 16/160 GS 16 85/65 283 160/180 4 4.934,35
y FAZ II Plus H mit Hutmutter, Stahl, galv. verzinkt.
y Die Hutmutter ist in der ETA (Bewertung) geregelt und optimal für architektonisch
anspruchsvolle Anwendungen.
y Die Ausführung mit Hutmutter schützt auf Grund der geschlossenen Form auch vor
Verletzungen.
y Geeignet für die Durchsteck- und Vorsteckmontage.
y Anwendungen: Geländer, Konsolen.
y Zugelassen für:
Beton C20/25 bis C50/60, gerissen und ungerissen.
y Auch geeignet für:
Beton C12/15, Beton C80/95, Stahlfaserbeton, Kalksandvollstein.
y Zulassungen:
ETA-19/0520, DoP Nr. 0334, Z-21.1-2152, 3023222.
y Preis per 100.
y VT = Verankerungstiefe, RVT = reduzierte Verankerungstiefe.

Bohrer- Dübel- Max. Nutz-
Art.-Nr. Größe Ø mm VT/RVT mm länge mm länge mm VE Preis €
564687 10/10 10 60/40 95 10/30 20 249,40
564688 10/20 10 105 20/40 20 282,95
564689 12/10 12 109 10/30 20 356,55
564690 12/20 12 70/50 119 20/40 20 383,35
569126 Hutmutter M10 20 123,10
569128 Hutmutter M12 20 148,55

Teuerungszuschläge werden gesondert berechnet Alle Preise in € ohne MwSt.
