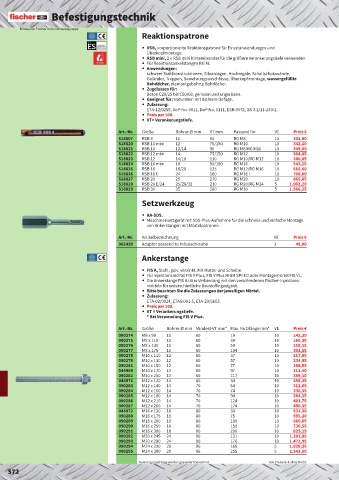

Page 590 - arat-Werkzeuge25.indd

Befestigungstechnik

Bildquelle: Fischer Unternehmensgruppe
Reaktionspatrone

y RSB, vorportionierte Reaktionspatrone für Einzelanwendungen und
Überkopfmontage.
y RSB mini, 2 x RSB mini hintereinander für die größere Verankerungstiefe verwenden.
y Für Reaktionsankerstangen RG M.
y Anwendungen:
schwere Stahlkonstruktionen, Siloanlagen, Hochregale, Schallschutzwände,
Geländer, Treppen, Bewehrungsanschlüsse, Überkopfmontage, wassergefüllte
Bohrlöcher, diamantgebohrte Bohrlöcher.
y Zugelassen für:
Beton C20/25 bis C50/60, gerissen und ungerissen.
y Geeignet für: Naturstein mit dichtem Gefüge.
y Zulassung:
ETA-12/0258, DoP No. 0011, DoP No. 0111, ESR-3572, GS 3.2/11-243-2.
y Preis per 100.
y VT= Verankerungstiefe.

Art.-Nr. Größe Bohrer-Ø mm VT mm Passend für VE Preis €
518807 RSB 8 10 80 RG M8 10 333,90
518820 RSB 10 mini 12 75/150 RG M10 10 342,10
518821 RSB 10 12/14 90 RG M8/RG M10 10 349,00
518822 RSB 12 mini 14 75/150 RG M12 10 364,05
518823 RSB 12 14/18 110 RG M10/RG M12 10 380,05
518824 RSB 16 mini 18 95/190 RG M16 10 542,25
518825 RSB 16 18/20 125 RG M12/RG M16 10 565,00
518826 RSB 16 E 24 160 RG M16 I 10 700,00
518827 RSB 20 25 170 RG M20 10 865,85
518828 RSB 20 E/24 25/28/32 210 RG M20/RG M24 5 1.002,20
518829 RSB 30 35 280 RG M30 5 1.566,25
Setzwerkzeug

y RA-SDS.
y Maschinensetzgerät mit SDS-Plus-Aufnahme für die schnelle und einfache Montage
von Ankerstangen mit Mörtelpatronen.

Art.-Nr. Artikelbezeichnung VE Preis €
062420 Adapter passend zu Inbusschraube 1 48,90

Ankerstange

y FIS A, Stahl, galv. verzinkt. Mit Mutter und Scheibe.
y Für Injektionsmörtel FIS V Plus, FIS V Plus HIGH SPEED oder Montagemörtel FIS VL.
y Die Ankerstange FIS A ist in Verbindung mit den verschiedenen Fischer-Injektions-
mörteln für unterschiedliche Baustoffe geeignet.
y Bitte beachten Sie die Zulassungen der jeweiligen Mörtel.
y Zulassung:
ETA-02/0024, ETAG 001-5, ETA-20/0603.
y Preis per 100.
y VT = Verankerungstiefe.
* Bei Verwendung FIS V Plus.

Art.-Nr. Größe Bohrer-Ø mm Mindest-VT mm* Max. Nutzlänge mm* VE Preis €
090274 M8 x 90 10 60 19 10 142,30
090275 M8 x 110 10 60 39 10 160,30
090276 M8 x 130 10 60 59 10 218,15
090277 M8 x 175 10 60 104 10 301,55
090278 M10 x 110 12 60 37 10 217,85
090279 M10 x 130 12 60 57 10 234,95
090281 M10 x 150 12 60 77 10 266,95
044969 M10 x 170 12 60 97 10 311,40
090282 M10 x 200 12 60 117 10 359,10
044971 M12 x 120 14 60 34 10 298,45
090283 M12 x 140 14 70 54 10 312,05
090284 M12 x 160 14 70 74 10 330,55
090285 M12 x 180 14 70 94 10 364,15
090286 M12 x 210 14 70 124 10 401,75
090287 M12 x 260 14 70 174 10 490,35
044972 M16 x 130 18 80 30 10 531,30
090288 M16 x 175 18 80 75 10 595,20
090289 M16 x 200 18 80 100 10 660,65
090290 M16 x 250 18 80 150 10 730,55
090291 M16 x 300 18 80 200 10 825,15
090292 M20 x 245 24 90 131 10 1.203,85
090293 M20 x 290 24 90 176 10 1.472,95
090294 M24 x 290 28 96 165 5 1.926,35
090295 M24 x 380 28 96 255 5 2.543,50

Teuerungszuschläge werden gesondert berechnet Alle Preise in € ohne MwSt.
